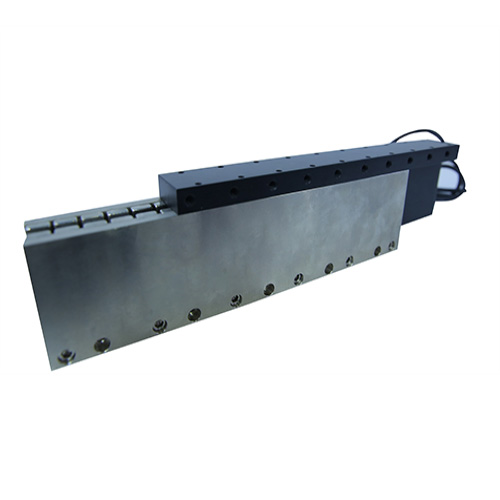

Coreless BZDU-30B Series

Product parameters:

Motor Model	BZDU-30B-1	BZDU-30B-2	BZDU-30B-3	BZDU-30B-4	BZDU-30B-5
Winding Model	S	S	S	S	S
Performance Parameters
Maximum Thrust（N）	288	576	864	1152	1440
Continuous Thrust（N）	51	102	153	204	255
Maximum Power（W）	432	864	1296	1728	2160
Continuous Power（W）	76.5	153	229.5	306	382.5
Forward Attraction（N）	0	0	0	0	0
Electrical Characteristics
Maximum Current（A_rms）	14.3	14.3	14.3	14.3	14.3
Continuous Current（A_rms）	2.54	2.54	2.54	2.54	2.54
Thrust Constant（N/A_rms）	20.15	40.3	60.45	80.6	100.75
Back Electromotive Force（V_peak/_m/s）	16	32	48	64	80
Line Resistance（Ohms）	3.3	6.6	9.9	13.2	16.5
Line Inductance（mH）	1.07	2.14	3.21	4.28	5.35
Time Constant（ms）	0.33	0.33	0.33	0.33	0.33
Motor Constant（N/√W）	7.84	11.09	13.59	15.69	17.54
Maximum Coil Temperature（°C）	130	130	130	130	130
Maximum Terminal Voltage（VDC）	310	310	310	310	310
机械特性
Mover Length（mm）	61	121	181	241	301
Mover Mass（kg）	0.2	0.4	0.6	0.8	1
Stator Mass（kg/m）	17.5	17.5	17.5	17.5	17.5
Pole Pitch（mm）	30	30	30	30	30

External dimensions:

Magnetic rail track
